Heizungspumpe Grundfos Magna3 32-40 F / 220mm - PN6/10 / 98333835

Umwälzpumpe Magna3 32-40 F / 98333835

Die Grundfos Magna3 Umwälzpumpen sind die perfekte Lösung für anspruchsvolle Heizung-, Kühlungs- und Klimaanwendungen, die höchste Effizienz, eine einfache Installation und eine zuverlässige Leistung erfordern. Mit innovativer Pumpentechnologie und einer Vielzahl an intelligenten Funktionen, wie der Funktion des automatischen Betriebes - AUTOADAPT - bieten die Grundfos Magna3 Umwälzpumpen nicht nur eine herausragende Energieffizienz, sondern auch eine präzise Steuerung und Anpassung an die spezifischen Anforderungen ihrer Anlage.

Die Nassläufer-Umwälzpumpen des Types Magna3 sind ausgelegt für grosse Gewerbeimmobilien und Geschossbauten, sowie für Krankenhäuser und öffentliche Einrichtungen.

Intelligente Funktionen wie AUTOADAPT und FLOWADAPT wählen automatisch die optimale Pumpeneinstellung aus, sodass ihre Anlage immer den bestmöglichen Komfort bei höchster Effizienz liefert.

Die Anbindung der Pumpe an die Gebäudeleittechnik ermöglicht die vollständige Regelung und Überwachung der Anlage und verbessert gleichzeitig die Zuverlässigkeit. Zur Überwachung und Regelung der Pumpe können sie aber auch die Grundfos GO App nutzen.

Vorteile der Grundfos Magna3

• Herausragende Energieeffizienz

Dank modernster Motorentechnologie garantiert die Magne3 eine besonders niedrige Leistungsaufnahme. Sie passt ihre Drehzahl automatisch an den tatsächlichen Bedarf and und minimiert somit den Energieverbrauch. Diese intelligente Technologie trägt erheblich zur Senkung der Betriebskosten bei.

• Einfache installation und Bedienung

Die Magna3 Umwälzpumpen sind für die einfache und schnelle Installation konzipiert und das LCD Display ermöglicht eine einfache und intuitive Bedienung und Einstellung der Pumpe.

• Intelligente Steuerung und Anpassung

Die Pumpe arbeitet mit fortschrittlichen Steuerungsmodi, die je nach Bedarf angepasst werden können. Dies garantiert eine optimale Anpassung an wechselnde Anforderungen und sorgt für eine effiziente, bedarfsgerecht Förderung der Flüssigkeiten. Durch die AUTOADAPT Funktion erkennt die Magna3 automatisch den optimalen Betriebspunkt und sorgt somit für maximalen Komfort und Effizienz.

• Lange Lebensdauer und hohe Zuverlässigkeit

Dank der robusten Bauweise und des hochwertigen Materials ist die Magna3 auf eine lange Lebensdauer ausgelegt. Ihre integrierten Schutzfunktionen wie der Trockenlaufschutz und der Schutz gegen Überhitzung garantieren einen sicheren Betrieb und verringern das Risiko von Ausfällen. Sie können Sie sich auf eine zuverlässige und langlebige Leistung verlassen.

• Wartungsfreundlichkeit

Dank der fortschrittlichen Diagnosefunktionen der Pumpe können mögliche Fehlerquellen frühzeitig erkannt werden. Die Pumpe liefert detaillierte Informationen über ihre Betriebsstatus und erleichtert somit die Wartung und Fehlerbehebung. Dies spart Zeit und Kosten und erhöht die Effizienz der Anlage.

Anwendungsgebiete

• Heizungsanlagen: Optimal für den Einsatz in gewerblichen Heizungssysteme
• Kühl- und Klimaanlagen: Für den zuverlässigen Betrieb von Kühlkreisläufen in gewerblichen und industriellen Anwendungen
• Fernwärmeanlagen: Übertragung von Fernwärme und Wärmedistribution

Elektronisch geregelt, Energieeffizienzindex (EEI) ≤0.20 - BEST IN CLASS

Funktionen

Hocheffizienz-EC-Permanentmagnetmotortechnologie

• Energieeffizienzindex (EEI) ≤0.17
• Regelungsarten: Konstantdruck / Festdrehzahl / Proportionaldruck / Konstanttemperatur
• Integrierter Motorvollschutz
• Wärmedämmschalen gem. EnEV im Lieferumfang
• Automatische Sollwerteinstellung durch AutoAdapt-Funktion
• Integrierter Trockenlaufschutz
• Einstellbare Volumenstrombegrenzung durch FlowLimit-Funktion
• Anbindung an die Gebäudeleittechnik durch optionale Einsteckmodule im Klemmkasten
• Betriebs-und Störmeldungen
• Kommunikationsmöglichkeiten analog/digital: 2xDO / 3xDI / 1xAI
• Erfassung der Betriebshistorie
• Bedienung über TFT-Display und Soft-Touch-Tastatur

Technische Daten

• Nennförderstrom: 4,15 m3/h
• Nennförderhöhe: 3,444 m
• Maximale Förderhöhe: 40 dm
• Temperaturklasse: 110
• Zulassungen: CE,VDE

Werkstoffe

• Pumpengehäuse: Grauguss
• Pumpenmantel: EN 1561 EN-GJL-250
• Pumpengehäuse: ASTM A48-250B
• Laufradwerkstoff: Verbundwerkstoff

Installation:

• Umgebungstemperatur: 0..40 C
• Max. Betriebsdruck: 10 bar
• Anschlusstyp: DIN
• Anschlussgröße: DN 32
• Nendruckstufe: PN6/10
• Einbaulänge: 220 mm

Fördermedium

• Medientemperaturbereich: -10 .. 110 C
• Medientemperaturbereich während des Betriebes: 60 C
• Dichte: 983,2 kg/m3

Elektrische Daten

• Maximale Leistungsaufnahme: 68 W
• P1 min.: 9 W
• Netzfrequenz: 50 / 60 Hz
• Minimale Stromaufnahme: 0,09 A
• Maximale Stromaufnahme: 0,61 A
• Max. Drehzahl: 2880 1/min
• Schutzart: X4D
• Isolationsklasse: F

Sonstiges

• Energieeffizienzindex EEI: 0.18
• Nettogewicht: 7,63 kg
• Bruttogewicht: 8,82 kg

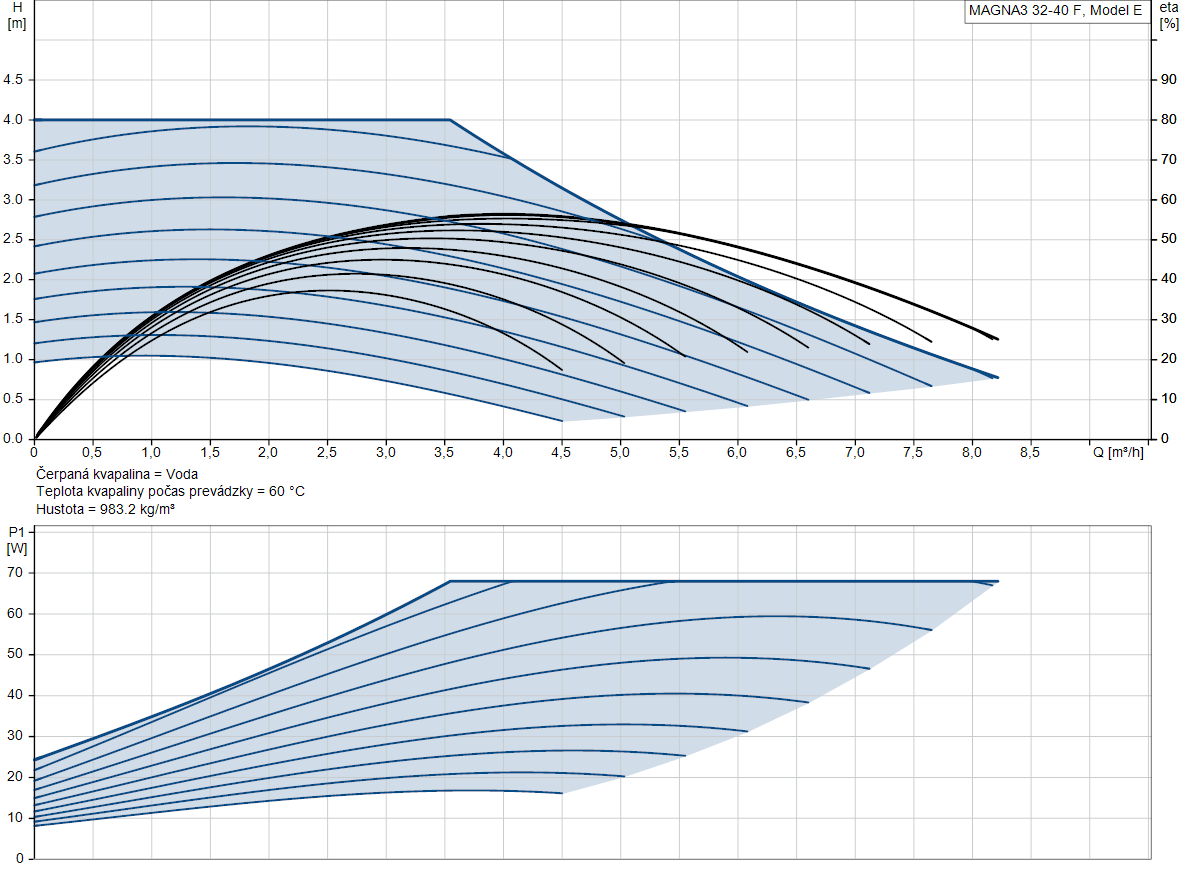

Leistungskennlinie der Pumpe

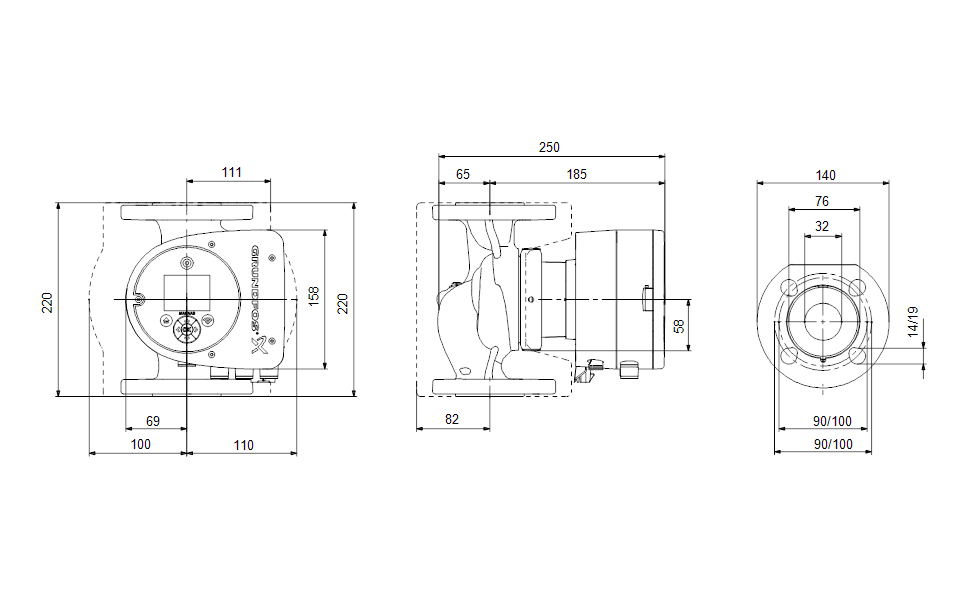

Zeichnung der Pumpe
