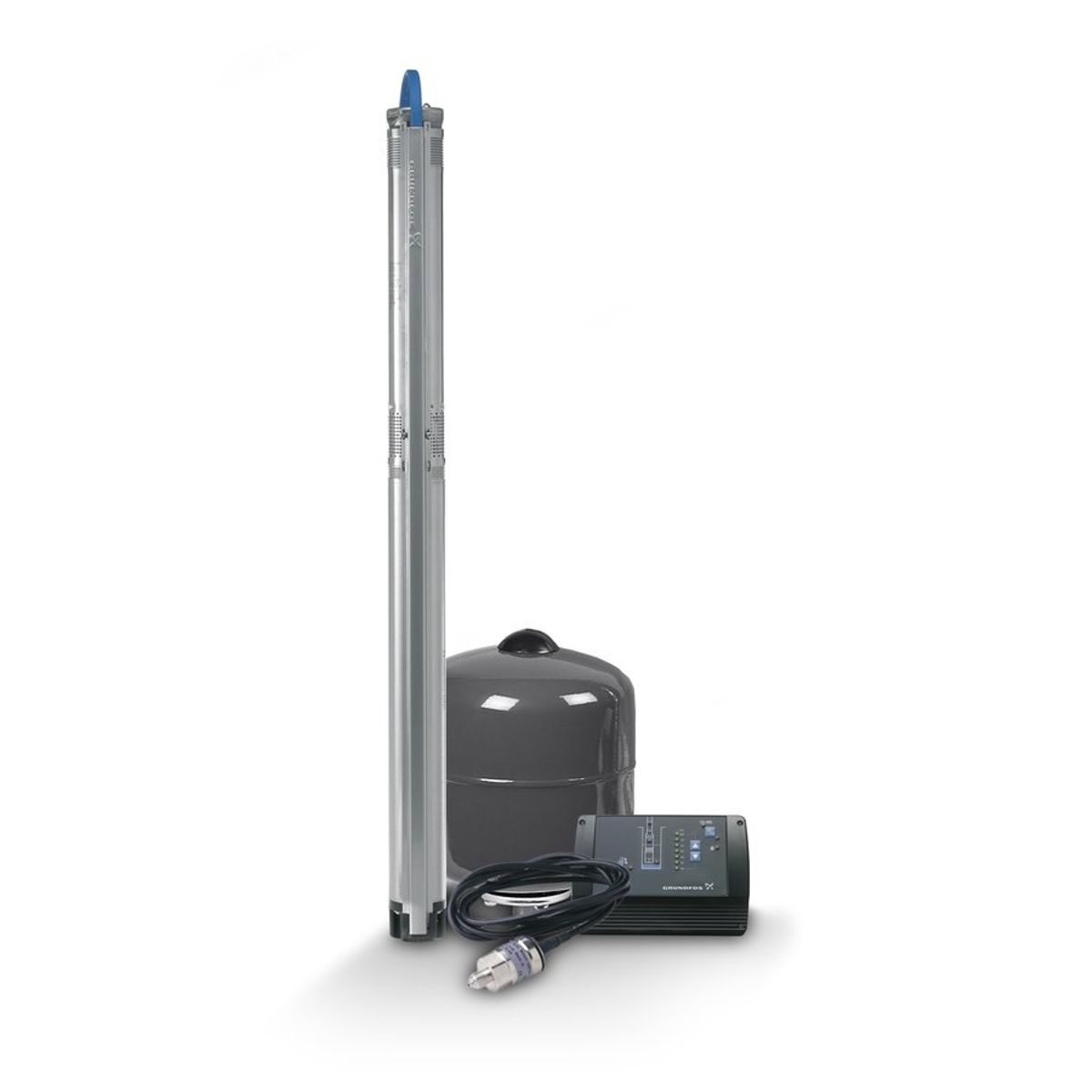

Grundfos SQE5-70 Konstantdruckpaket 40m Kabel / CU302 - 93176209
Produktübersicht
Die moderne Grundfos Druckerhöhungsanlage SQE5-70 mit integrierter Tauchpumpe ist die ideale Lösung für die Hauswasserversorgung. Sie sorgt für einen konstanten Wasserdruck in jedem Haushalt. Dank intelligenter Drehzahlregelung passt sich die Leistung automatisch an den aktuellen Wasserverbrauch an, was Druckschwankungen vermeidet und den Bedienkomfort deutlich erhöht. Diese Pumpe ist für eine einfache Installation sowie einen zuverlässigen Betrieb ausgelegt und eignet sich sowohl für Dauer- als auch Intervallbetrieb.
Funktionen und Merkmale
- Automatische Drehzahlregelung für konstanten Wasserdruck unabhängig vom Wasserbedarf
- Maximale Fördermenge bis zu 116 l/min
- Maximale Förderhöhe bis zu 123 Meter
- Hocheffiziente Leistung mit einer Nennfördermenge von 83 l/min bei 73 m Förderhöhe
- Eintauchfest bis zu 150 m Wassertiefe
- Integrierter Trockenlaufschutz und automatischer Wärmeschutz für sicheren Betrieb
- Eingebauter Ein-/Ausschalter und Trinkwasserzulassung
- Ausführung mit integriertem Frequenzumrichter für Energieeffizienz und verlängerte Lebensdauer
Einbau
Die Pumpe wird als komplettes Set geliefert und ermöglicht eine unkomplizierte sowie zügige Installation. Eine detaillierte Anleitung im PDF-Format unterstützt bei der fachgerechten Montage und Inbetriebnahme. So verbessert die Grundfos SQE5-70 den Wasserdruck in Ihrem Zuhause schnell und zuverlässig.

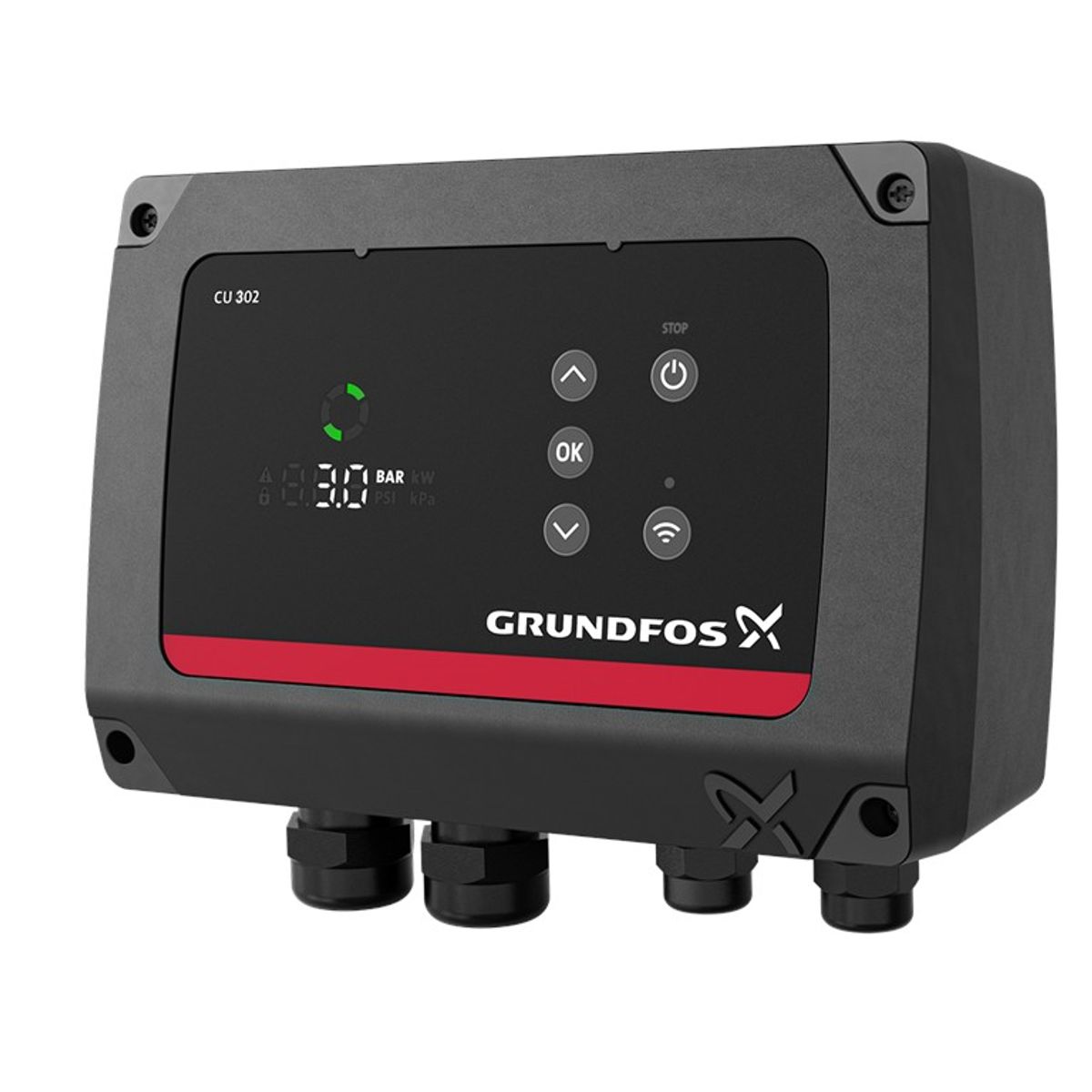

CU 302 Steuerung
Die CU 302 Steuerung ist speziell für die Überwachung und Steuerung von SQE Unterwasserpumpen in Wohngebäuden konzipiert. Sie bietet eine benutzerfreundliche Oberfläche und ein integriertes Bluetooth-Modul für einfache Installation und Konfiguration über die Grundfos GO App.
Hauptmerkmale der CU 302:
- Vorkonfiguriert für Konstantdruck – häufigste Anwendung mit Plug-and-Pump Komfort
- Vielfältige Regelungsarten auswählbar über die App für individuelle Anforderungen
- Powerline-Kommunikation – keine zusätzlichen Kabel notwendig
- Fernüberwachung über WLAN, GENIbus oder Modbus möglich, kompatibel mit Grundfos Connect und SCADA-Systemen
- Zwei konfigurierbare Ein- und Ausgänge, integrierte Anzeige von Systemstatus, Alarmen und Warnungen
- Pumpen- und Stromanschlüsse integriert, An/Aus Schalter am Display
Die CU 302 zeigt auf dem Display an:
- Systemstatus
- Alarme und Warnungen
- Anwendungsbezogene Daten und Sollwertanpassungen
Verfügbare Protokolle über Grundfos GO oder Fernüberwachung umfassen:
- 50 Einträge zu Alarmen und Warnungen
- Installationsprotokoll vom Installateur
- Historische Daten zu Betriebszeit, Einschaltungen, Energieaufnahme und (optional) Fördermenge
Die App liefert weiterführende Informationen und hilft bei der Störungsbehebung mit empfohlenen Lösungen.

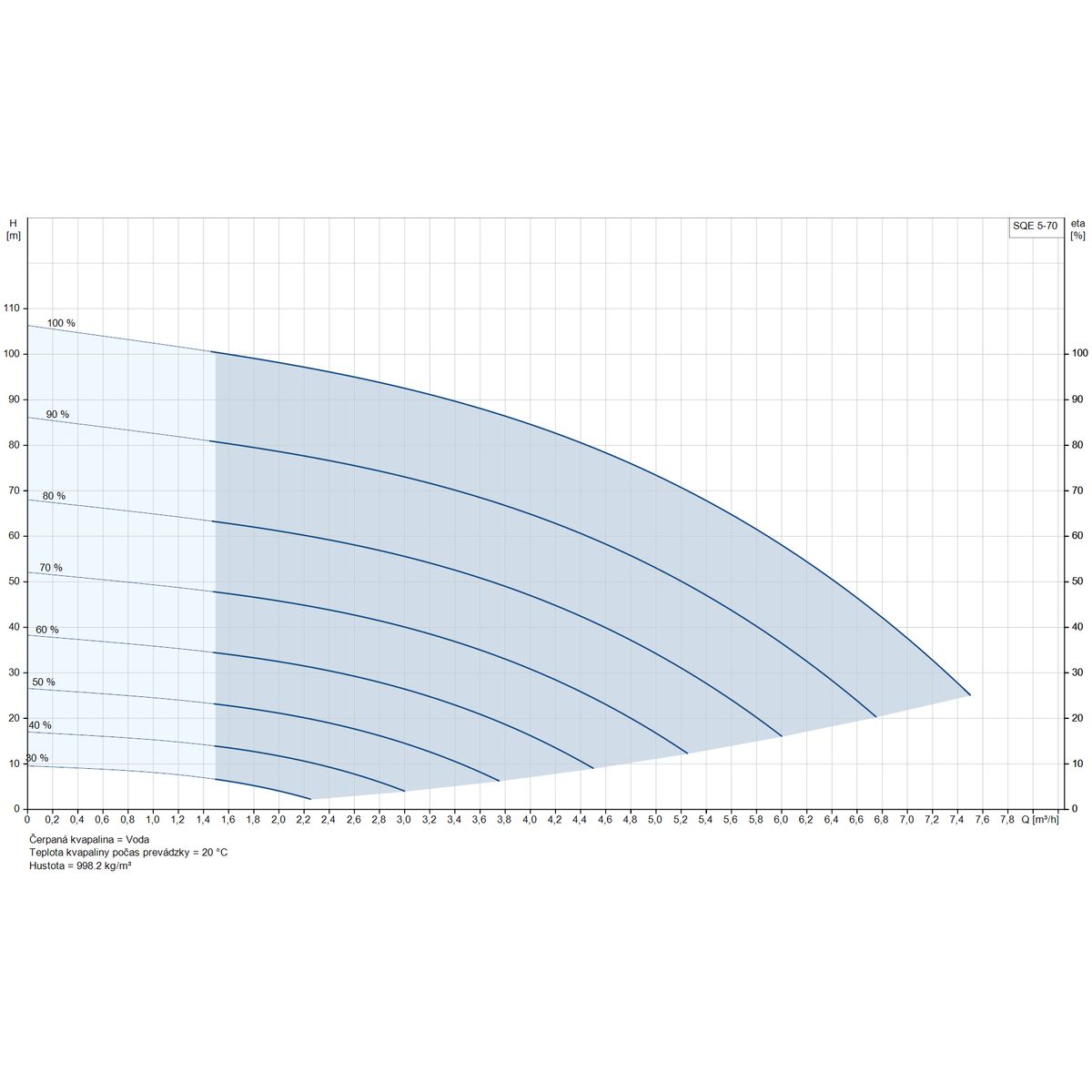

Technische Parameter
| Maximale Durchflussmenge | 116 l/min |
|---|---|
| Maximaler Förderdruck | 123 m |
| Versorgungsspannung | 230 V |
| Leistung - P2 | 1,85 kW |
| Nenndurchflussmenge | 83 l/min |
| Nennförderhöhe | 73 m |
| Anschluss am Auslass | 6/4 " |
| Pumpendurchmesser | 3 " |
| Maximale Eintauchtiefe | 150 m |
| Trinkwasser-Zertifikat | Ja |
| Fassungsvermögen des Druckbehälters | 8 l |
| Schwimmerschalter | Nein |
| Maximaler Strom | 12,30 A |
| Maximale Flüssigkeitstemperatur | 35 °C |
| Kabellänge | 40 m |
| Schutzart | IP68 |
| Automatischer Wärmeschutz | Ja |
| Trockenlaufschutz | Ja |
| Schalter eingebaut | Ja |
| Drehzahlregelung | Ja |
| Kondensator | Nein |
| Maximaler Bohrungsdurchmesser | 110 mm |
| Material des Laufrads | Noryl |
| Konstruktion | Mit Frequenzumrichter integriert |
Verwendete Materialien
Das Laufrad der Pumpe besteht aus hochwertigem Noryl, das für seine Langlebigkeit und seine Verschleißfestigkeit bekannt ist. Dieses Material gewährleistet auch unter anspruchsvollen Betriebsbedingungen eine lange Lebensdauer der Pumpe.
| Q Max Max. Fördermenge | 116 l/min |
| Spannung | 230 V |
| H max Max. Förderhöhe | 123 m |
| P max Maximale Leistungsaufnahme | 1.85 kW |
| Druckseitiger Anschluss Durchmesser | 6/4 m |
| Kabellänge | 40 m |
| Schwimmerschalter | NIE |
| Max. Temperatur des Fördermediums | 35 °C |
| Tankvolumen | 8 l |
| Pumpendurchmesser | 74 mm |
| EAN | 5715468893228 |
| Max. Eintauchtiefe Motor | 150 m |
| IP | 68 |
| Nennstrom | 12.30 A |
| Nennförderstrom | 83 l/min |
| Nennförderhöe | 73 m |
