Grundfos Konstantdruckpaket SQE 3-65 / 96524501
(inkl. MwSt.)
Varianten
| Bezeichnung | Preis | Verfügbarkeit |
|---|
|
Grundfos Konstantdruckpaket SQE 2-55 / 96524505
Max. Fördermenge: 50 l/min Spannung: 230 V Max. Förderhöhe: 70 m P max: 1.07 kW Druckseitiger Anschluss Durchmesser: 5/4 '' Kabellänge: 40 m Max. Temperatur des Fördermediums: 35 °C EAN: 5700396502489 Nennstrom: 5.3 A Bestellnummer : 96524505 |
Produktbeschreibung
Konstantdruckpaket Grundfos SQE 3-65 / 96524501
Übersicht
Die 3" Unterwasserpumpe SQE ist mit einem drehzahlgeregelten Unterwassermotor ausgestattet, der ihre Förderleistung dem jeweiligen Bedarf automatisch anpasst und den Druck im System dauerhaft konstant hält. Zur Installation wird nur ein kleiner 8 Liter Membrandruckbehälter und die Steuereinheit CU301 benötigt, welche beide im Lieferumfang des Konstantdruckpaketes enthalten sind.
Dieses Hauswasserwerk zeichnet sich durch den Pumpendurchmesser von nur 76 mm aus. Die Tiefbrunnenpumpe kann somit auch in Brunnen mit einem geringen Durchmesser von 110 mm und mehr eingesetzt werden.
Mehrstufige 3"-Unterwasserpumpe, geeignet für:
- Hauswasserversorgung
- Befüllung von Behältern
- Bewässerung
- Grundwasserabsenkung
- Anwendungen im Umweltschutz
Die Pumpe verfügt über schwimmend gelagerte Laufräder, jedes mit eigenem Wolframkarbid/Keramik-Lager.
Funktionen und Merkmale
Ausgestattet mit:
- Sanftanlauffunktion
- Trockenlaufschutz
- Schutz gegen Axialschubumkehr
- Überspannungs- (> 315 V) und Unterspannungsschutz (<150V)
- Überlastungsschutz
- Schutz gegen Überhitzung
Die Pumpe wird von einem 1-phasigen Permanentmagnetmotor angetrieben, der sich durch einen hohen Wirkungsgrad über einen weiten Leistungsbereich auszeichnet. Zur Vermeidung von Druckschlägen und hohem Anlaufstrom ist die Pumpe mit einem Sanftanlauf (max. 2 Sekunden) ausgestattet. Zudem verfügt die Pumpe über zwei Ösen für die Befestigung der (Niro) Seilsicherung.
Pumpen der Baureihe SQ/E werden werksseitig mit einem austauschbaren Motorkabel ausgeliefert. Pumpen der Baureihe SQE-NE werden ohne Motorkabel geliefert. Passende Kabel (Teflon- oder Trinkwasserkabel) sind in der aktuellen Preisliste erhältlich.
Technische Daten
| Fördermedium | Wasser | |
|---|---|---|
| Medientemperaturbereich | 0 .. 35 °C | |
| Medientemperatur bei Datenerfassung | 20 °C | |
| Dichte | 998,2 kg/m³ | |
| Pumpe | ||
| Pumpendrehzahl (Basis Pumpendaten) | 10700 1/min | |
| Nennförderstrom | 3 m³/h | |
| Nennförderhöhe | 70 m | |
| Max. Betriebsdruck | 15 bar | |
| Anschluss Druckstutzen | RP1 1/4 | |
| Minimaler Brunnendurchmesser | 76 mm | |
| Elektrische Daten | ||
| Bauart des Motors | MSE3 | |
| Leistungsaufnahme P1 | 1,55 kW | |
| Motorbemessungsleistung P2 | 1,15 kW | |
| Leistungsbedarf (P2) der Pumpe | 1,1 kW | |
| Netzfrequenz | 50 Hz | |
| Bemessungsspannung | 1 x 200-240 V | |
| Bemessungsstrom | 8,4 A | |
| Leistungsfaktor | 1,00 | |
| Nenn-Drehzahl | 10700 1/min | |
| Einschaltart | Direkt | |
| Schutzart (gemäß IEC 34-5) | IP68 | |
| Wärmeklasse (IEC 85) | F | |
| Kabellänge | 1,5 m | |
| Motor - Produktnummer | 96160855 | |
| Sonstiges | ||
| Nettogewicht | 5,04 kg | |
| Bruttogewicht | 5,76 kg | |
| Versandvolumen | 0,01 m³ | |
| Dänische VVS Nr. | 388443465 | |
| Schwedische RSK Nr. | 5853378 | |
Werkstoffe
- Pumpe: Edelstahl (EN 1.4301 / AISI 304)
- Laufradwerkstoff: Verbundwerkstoff
- Laufrad: ZYTEL 70G30 HSLR PA6.6-GF30
- Motor: Edelstahl (DIN W.-Nr. 1.4301 / AISI 304)
Produktvorteile
- Pumpendurchmesser nur 76 mm
- Trockenlaufschutz
- Über- und Unterspannungsschutz
- Überlastschutz
- Übertemperaturschutz
- Einstellung des Solldrucks über die Steuereinheit CU301

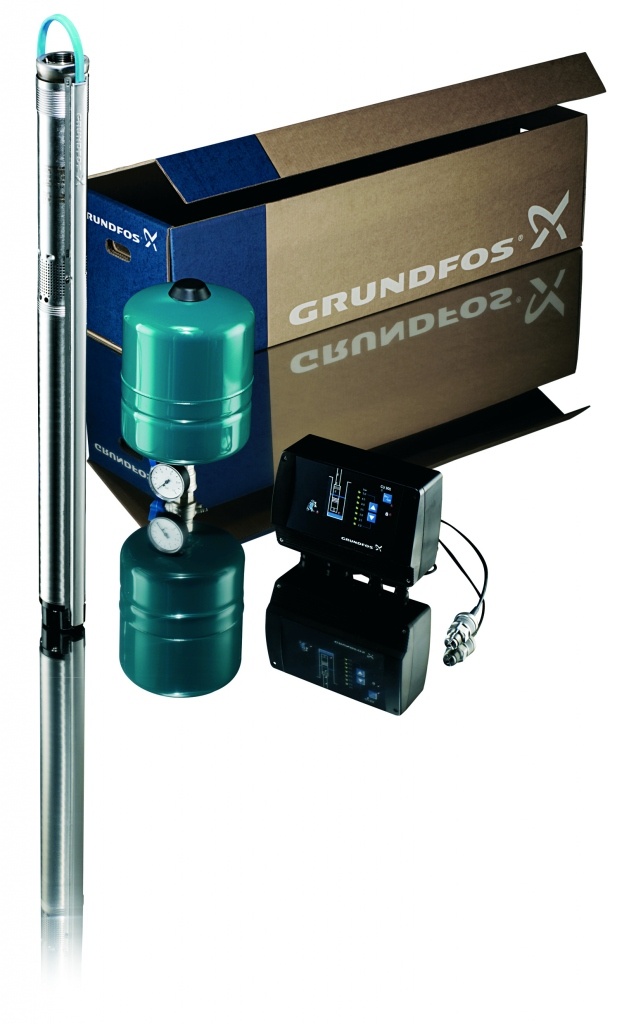

Lieferumfang
- 3" Unterwasserpumps SQE 3-65 mit 40 m Kabel
- Steuereinheit CU 301
- 8 l Membrandruckbehälter
- Drucksensor
- Manometer
- Kugelhahn mit Entleerung

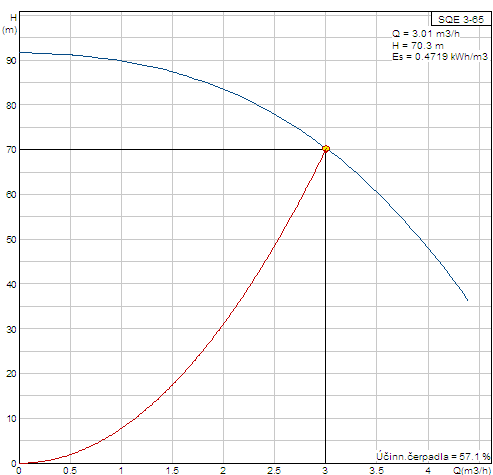

Leistungskurve
Technische Daten
| Max. Fördermenge: | 70 l/min |
| Spannung: | 230 V |
| Max. Förderhöhe: | 90 m |
| P max: | 1,65 kW |
| Druckseitiger Anschluss Durchmesser: | 5/4 '' |
| Kabellänge: | 40 m |
| Gewicht: | 11 kg |
| Max. Temperatur des Fördermediums: | 35 °C |
| Pumpendurchmesser: | 76 mm |
| Stromaufnahme des Motors: | 8.4 A |
