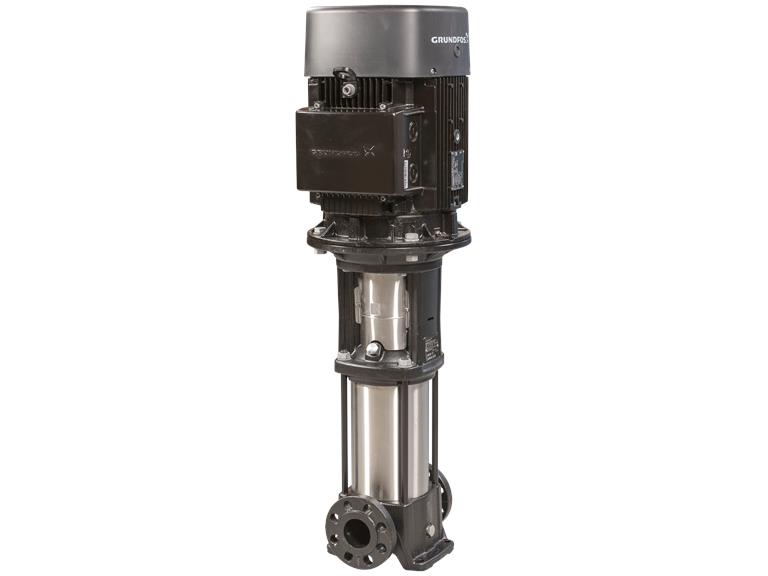

Grundfos CR 15-5 A-F-A-V-HQQV / 96501986
Die Grundfos CR15-5 A-F-A-V-HQQV ist eine vertikale, mehrstufige Kreiselpumpe mit gegenüberliegenden Saug- und Druckstutzen in Inline-Bauweise, ideal für vielseitige Anwendungen in Industrie und Wasserversorgung. Die medienberührten Bauteile bestehen aus robustem Grauguss und hochwertigem Edelstahl, was Langlebigkeit und Korrosionsbeständigkeit garantiert. Ausgestattet mit einer wartungsfreundlichen Patronendichtung und einer starren, geteilten Kupplung, sorgt diese Pumpe für zuverlässige Leistung bei einfacher Wartung.
Der Anschluss erfolgt über kombinierte DIN-Flansche, wodurch sich die Installation in bestehende Rohrleitungssysteme unkompliziert gestaltet. Der integrierte 3-phasige, lüftergekühlte Asynchronmotor gewährleistet effizienten und kraftvollen Betrieb.
Funktionen & Merkmale
- Vertikale Inline-Konstruktion mit gegenüberliegenden Saug- und Druckstutzen
- Medienberührte Teile aus Grauguss (Kopf & Fußstück) und Edelstahl
- Patronendichtung für hohe Zuverlässigkeit und Servicefreundlichkeit
- Starre, geteilte Kupplung für sichere Kraftübertragung
- 3-phasiger Asynchronmotor mit Lüfterkühlung
- DIN-Flanschanschluss für einfache Integration
- Zulassungen: CE, EAC, UKCA, SEPRO
- Trinkwasserzulassungen: WRAS, ACS
Technische Parameter
| Pumpendrehzahl | 2917 1/min |
|---|
| Nennförderstrom | 17 m³/h |
|---|
| Nennförderhöhe | 55.4 m |
|---|
| Maximale Förderhöhe (H max) | 70.6 m |
|---|
| Stufenanzahl | 5 |
|---|
| Anzahl Laufräder | 5 |
|---|
| Laufräder mit reduziertem Durchmesser | 0 |
|---|
| Low NPSH | Nein |
|---|
| Pumpenausrichtung | Vertikal |
|---|
| Gleitringdichtung (GLRD) - Anordnung | Einfache Gleitringdichtung |
|---|
| Gleitringdichtung Code | HQQV |
|---|
| Zulassungen | CE, EAC, UKCA, SEPRO |
|---|
| Trinkwasserzulassungen | WRAS, ACS |
|---|
| ISO Abnahmeklasse | ISO9906:2012 3B |
|---|
| Code Ausführung | A |
|---|
| Code Model | A |
|---|
Werkstoffe
| Bauteil | Material |
|---|
| Fußstück | Grauguss (EN 1561 EN-GJL-200 / ASTM A48-25B) |
| Laufrad | Edelstahl (EN 1.4301 / AISI 304) |
| Elastomere Gleitringdichtung | V |
| Lager | SIC |
Installation
| Maximale Umgebungstemperatur | 60 °C |
|---|
| Maximaler Betriebsdruck | 16 bar |
|---|
| Max. Druck bei Temperatur | 16 bar bei 90 °C / 16 bar bei -20 °C |
|---|
| Anschlusstyp | DIN |
|---|
| Größe Saugstutzen | DN 50 |
|---|
| Größe Druckanschluss | DN 25/32 |
|---|
| Nenndruckstufe | PN 16 |
|---|
| Motorflansch Größe | FT130 |
|---|
| Code Anschluss Art | F |
|---|
Fördermedium
| Medientemperaturbereich | -20 bis 90 °C |
|---|
| Betriebstemperatur | 20 °C |
|---|
| Dichte | 998.2 kg/m³ |
|---|
Elektrische Daten
| Standard Motor | IEC |
|---|
| Motortyp | 112MC |
|---|
| IE-Effizienzklasse | IE3 |
|---|
| Motorbemessungsleistung P2 | 4 kW |
|---|
| Leistungsbedarf (P2) der Pumpe | 4 kW |
|---|
| Netzfrequenz | 50 Hz |
|---|
| Bemessungsspannung | 3 x 380-415D V |
|---|
| Bemessungsstrom | 7.9 A |
|---|
| Anlaufstrom | 1000-1110 % Nennstrom |
|---|
| Leistungsfaktor Cos phi | 0.87 |
|---|
| Nenn-Drehzahl | 2920-2940 1/min |
|---|
| Wirkungsgrad Motor bei Vollast | 88.1 % |
|---|
| Wirkungsgrad Motor bei 3/4-Last | 88.6 % |
|---|
| Wirkungsgrad Motor bei halber Last | 85.2 % |
|---|
| Motorpole | 2 |
|---|
| Schutzart IEC 34-5 | IP55 (Staub- und Strahlwassergeschützt) |
|---|
| Wärmeklasse IEC 85 | F |
|---|
| Eingebauter Motorschutz | PTC |
|---|
| Motor Produktnummer | 85U15413 |
|---|
Steuerung
Diese Pumpe wird ohne integrierten Frequenzumrichter geliefert.
Sonstiges
- Mindesteffizienzindex MEI ≥ 0.70
- Nettogewicht: 74 kg
- Bruttogewicht: 96 kg
Kennlinie
Abmessungen
